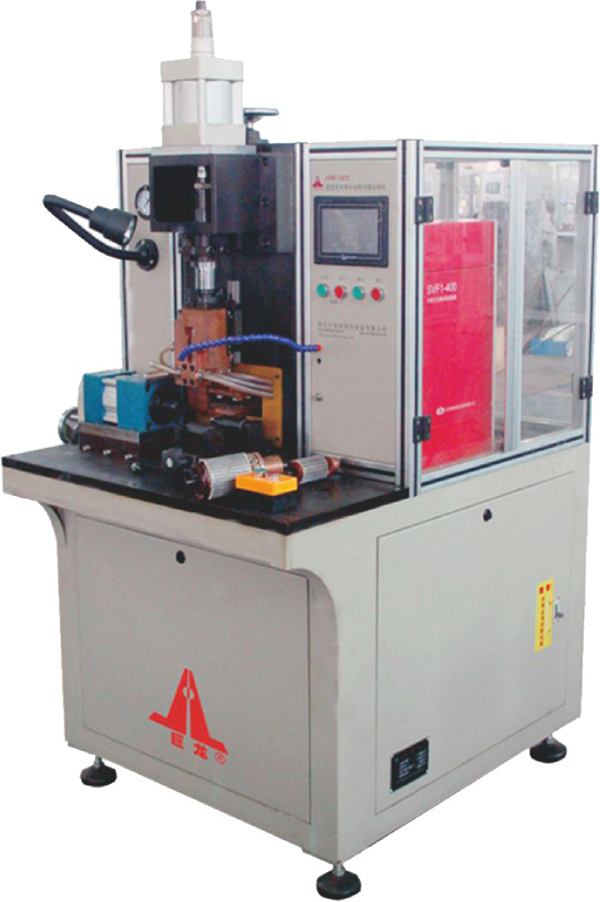

(变频)HDB-75Z型 换向器自动点焊机

上传时间:2019-06-01




HDB-75ZN Inverter IF Commutator Spot welding Machine



本机是专为较大电机换向器与较粗电枢绕组连接的一种专用焊接设备。采用三菱PLC程控,中频逆变器控制焊接,彩色触摸屏控制参数,有电流缓升、缓降功能,具有多次焊接脉冲设定,气动三爪夹头锁定轴头,机械自动定位,操作简单方便。



This machine is designed for larger motor commutator and thicker armature winding connection of a special welding equipment.Mitsubishi PLC program control, IF inverter control welding, color touch screen control parameters, a current rise, slow down function, with multiple welding pulse set, pneumatic three-jaw chuck locking shaft, mechanical automatic positioning, Simple and convenient.


技术参数/Technicai Parameters


电源电压Supply voltage AC380V±10% 50Hz

气源压力Air pressure

0.5~0.7 Mpa

焊机功率Welder power

75kw

调节级数Adjusted Series

8档

可焊线径Wire diameter

≤Φ5.0mm

转子外径 Rotor OD

≤Φ190mm

转子轴径Rotor shaft diameter

≤Φ30mm

换向器直径Commutator diameter

≤Φ150mm

变频范围Frequency range

0~400Hz
